Переход із нержавіючої сталі під приварку — погляд інженера з 20-річним досвідом
В промисловості, особливо там, де працюють з рідинами, газами або харчовими продуктами, існують деталі, на які рідко звертають увагу до тих пір, поки не зіткнешся з конкретною задачею. Переход — це саме така деталь. Маленький елемент трубопроводу, який відіграє ключову роль у з’єднанні труб різного діаметра, забезпечуючи герметичність, довговічність та стійкість до середовища, в якому він працює.
Я пам’ятаю, як вперше зіткнувся з цією деталлю на заводі з виробництва пива. Задача була проста — змонтувати нову лінію розливу, але виявилося, що старі труби мали діаметр 57 мм, а нові секції — 60,3 мм. І от тоді я вперше по-справжньому оцінив перехідники. Не просто шматок металу, а точний інженерний елемент, розрахований під зварювання, який ідеально з’єднав дві несумісні, на перший погляд, системи.

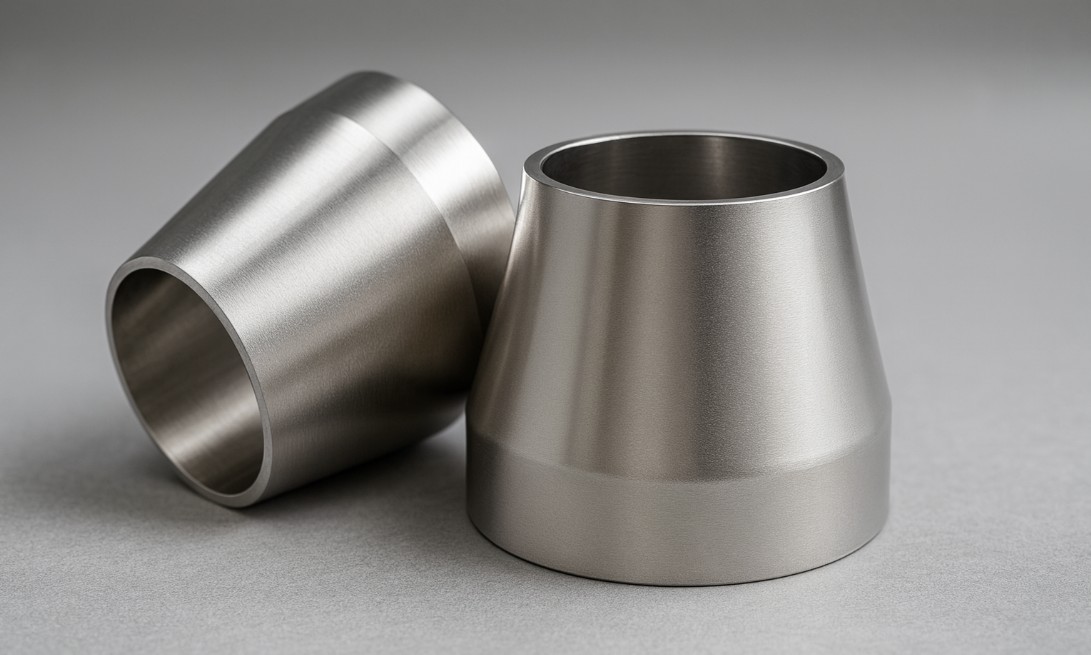

Що таке перехід під приварку
Це деталь, яка дозволяє стикувати дві труби різного діаметра. Відмінність від різьбових або фланцевих рішень — перехід під приварку стає частиною трубопроводу — після монтажу шов зачищається, і в системі немає «слабких місць», через які може піти витік.
Частіше за все такі переходи виготовляють з нержавіючої сталі марок AISI 304 та AISI 316. Перша чудово підходить для роботи з харчовими продуктами, напоями, молочкою, вино- та пивоварінням. Друга — стійка до агресивних середовищ, включаючи морську воду та деякі хімічні реагенти, тому її люблять хіміки та фармацевти.
Види і особливості
Переходи бувають двох типів — концентричні та ексцентричні.
- Концентричний — коли осі труб співпадають. Це зручно, якщо по трубопроводу йде рідина під тиском і важливий рівномірний потік.
- Ексцентричний — осі зміщені. Такий варіант потрібен, коли необхідно уникнути скупчення рідини або повітря у верхній частині труби.
У пивоварні ми одного разу зіткнулися з ситуацією, коли після CIP-мийки у верхній частині трубопроводу залишалася «кишеня» води, яка при наступному запуску партії давала розбавлений продукт. Проблему вирішила заміна пари концентричних переходів на ексцентричні — і все, питання зникло.
Матеріали і стандарти
Як інженер, я завжди звертаю увагу на маркування. Якщо на деталі немає чіткого вказівки марки сталі й стандарту (наприклад, EN 10253, DIN 2616 або аналогів), я б не радив її використовувати в серйозних проектах.
AISI 304 — класичний вибір для харчових виробництв, стійкий до корозії, легко вариться, але не любить високих концентрацій хлоридів. AISI 316 — дорожчий варіант, але він витримує морську воду і кислотні середовища, що робить його незамінним у хімії.
Товщина стінки підбирається в залежності від тиску і типу середовища. На харчовому виробництві ми зазвичай працюємо з товщиною 1,5–2 мм, але в хімії та нафтовій промисловості це може бути 3–4 мм.
Зварювання та монтаж: нюанси, які не можна ігнорувати
Зварювання переходів із нержавійки — справа тонка. Якщо перегріти метал, особливо тонкостінний, можна отримати міжкристалічну корозію. Тому я завжди наполягаю на використанні аргонодугового зварювання з захистом зворотнього боку шва (піддувкою аргоном зсередини).
Одного разу бачив, як монтажники вирішили «заощадити» і варили без піддува. Результат? Внутрішній шов покрився темним нальотом — оксидами, які потім стали точками корозії. Через пів року в цьому місці з’явився витік.
Де застосовуються переходи під приварку
Сфера застосування широка:
- харчові виробництва (пиво, молоко, соки, вода)
- фармацевтика
- хімічна промисловість
- суднобудування
- нафто- і газовидобувна галузь
Скрізь, де потрібні герметичні, міцні та довговічні з’єднання, які не розбереш, але і міняти їх доведеться дуже нескоро.
Виробничі історії
В одному проекті для молочного заводу ми монтували лінію для йогурту. Там вимагалося з’єднати старі ділянки труб з AISI 304 з новими з AISI 316. Здавалося б, дві нержавійки, у чому проблема? Але різні коефіцієнти теплового розширення і різна товщина стінки могли призвести до деформації при нагріванні. Рішенням стало використання переходів, де плавний конус забезпечував рівномірний розподіл напружень, а зварювання проводилося з контролем температури нагрівання.
Переваги переходу з нержавіючої сталі під приварку
- Абсолютна герметичність з’єднання
- Висока корозійна стійкість
- Тривалий термін служби (10–30 років при правильній експлуатації)
- Можливість роботи при високому тиску і температурі
- Гігієнічність (особливо важлива у харчовій та фармацевтичній галузях)
Перехід з нержавіючої сталі під приварку — це не просто з’єднувальна деталь, а елемент, від якого залежить надійність всієї системи. Досвід показує: зекономити на якості — це створити собі проблеми у майбутньому. Добре підібраний і грамотно встановлений перехід працюватиме десятиліттями, не нагадуючи про себе, а це в промисловості — найкращий комплімент обладнанню.
Якщо підсумувати, мій пораду проста: обирайте марку сталі під конкретне середовище, слідкуйте за якістю зварювання і не довіряйте деталям без маркування. Тоді ваш трубопровід служитиме вірою і правдою тривалі роки.
